ТЭН — небольшой, но важный элемент во множестве устройств: от бойлера и стиральной машины до промышленного печного оборудования. Казалось бы, устройство простое, но выбор бывает непростым: материал, форма, способ крепления и рабочая среда — всё влияет на срок службы и эффективность. В этой статье разберёмся, какие бывают ТЭНы, в чём их плюсы и минусы, и как не ошибиться при замене или покупке, а по ссылке https://industriaten.ru/ вы узнаете еще больше информации.
Пишу просто и по делу, без скучных формулировок. По ходу дам практические советы и небольшие формулы, которые помогут быстро прикинуть нужную мощность и совместимость с вашим оборудованием.
Что такое ТЭН и как он устроен
ТЭН — это трубчатый электронагреватель, в котором РЭС-спираль (нагревательный проводник) размещена внутри металлической оболочки и залита теплоизоляционным материалом, обычно оксидом магния. Такая конструкция защищает спираль от механических и химических воздействий, а тепло передаётся к среде через оболочку.
Главные параметры, которые нужно знать: мощность (Вт), номинальное напряжение (В), сопротивление, материал оболочки и тип крепления. От этих параметров зависят производительность, скорость нагрева и долговечность.

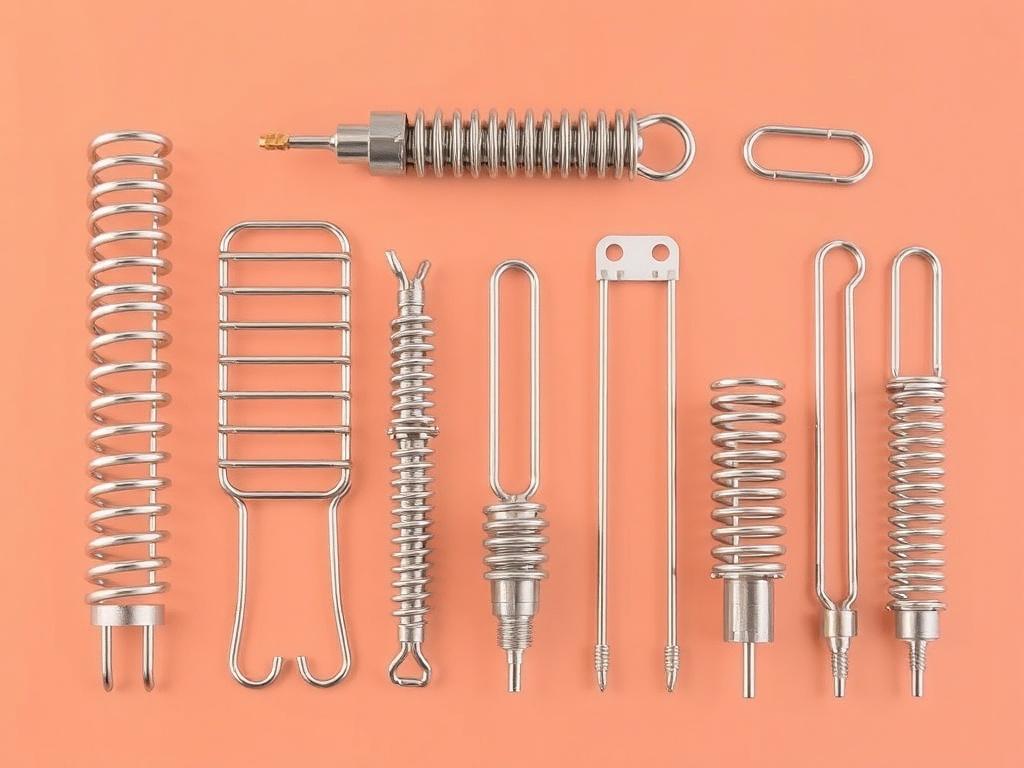

Основные виды ТЭНов
Классификация по форме и назначению обширна, но условно можно выделить несколько популярных типов. Ниже — краткие описания с ключевыми особенностями и примерами применения.
Каждый тип имеет свои сильные стороны и ограничения, поэтому важно сопоставить требования системы с характеристиками ТЭНа.
Трубчатые (нагревательные патронные) ТЭНы
Это классика: металлическая трубка с внутренней спиралью и изоляцией из оксида магния. Форма может быть прямой, U-образной или сложной конфигурации для плотного размещения.
Применяются в бойлерах, электроплитах, промышленных ваннах и лабораторном оборудовании. Удобны тем, что их легко стандартизировать и заменить.
Патронные (карандашные) ТЭНы
Компактные элементы цилиндрической формы, часто используются в нагревательных картриджах, пресс-формах и небольших бытовых приборах. Они плохи в контакте с агрессивными средами без дополнительной защиты.
Их преимущество — высокая плотность мощности на малой площади и быстрый нагрев.
Фланцевые и резьбовые ТЭНы
Эти ТЭНы снабжены фланцем или резьбовой цапфой для установки в бак или корпус. Фланцевые удобны для промышленных ёмкостей и обеспечивают более герметичное соединение, резьбовые чаще встречаются в бытовых водонагревателях.
Выбор типа крепления зависит от размера и давления в системе, удобства обслуживания и стандарта оборудования.
Сухие и мокрые ТЭНы
«Мокрый» ТЭН работает в непосредственном контакте с рабочей средой, чаще всего с водой. Он нагревает напрямую, что увеличивает теплоотдачу, но ускоряет коррозию и образование накипи.
«Сухой» ТЭН находится в защитном кожухе или теплообменнике, где между ним и водой есть воздушная или металлическая прослойка. Такие элементы служат дольше в агрессивных условиях и удобны в системах с высокой жёсткостью воды.
Спиральные и плоские электрические нагреватели
Спиральные ТЭНы применяют там, где нужно равномерное распределение тепла по объёму. Плоские нагреватели, или «блинные», используют в промышленных плитах и для нагрева поверхностей.
Плоские модели компактны и дают большую площадь контакта, но их сложно интегрировать в ёмкости сложной формы.
Материалы оболочки и их влияние
Материал оболочки напрямую влияет на коррозионную стойкость и теплопроводность. Чаще всего встречаются медь, нержавеющая сталь и сплавы типа Incoloy. Медь хорошо отдаёт тепло, но подвержена коррозии в неочищенной воде. Нержавейка — универсальный вариант, служит дольше, особенно в агрессивной среде.
В промышленности применяют высоколегированные сплавы, когда важны высокая температура и коррозионная стойкость. При выборе обращайте внимание и на покрытие, если оно есть, а также на качество сварки и герметичность выводов.
Таблица: сравнение материалов оболочки
| Материал | Плюсы | Минусы | Типичные применения |
|---|---|---|---|
| Медь | Хорошая теплопроводность, недорогая | Коррозия, реагирует с накипью | Бытовые водонагреватели, небольшие бойлеры |
| Нержавеющая сталь (AISI) | Устойчива к коррозии, долговечна | Чуть выше цена, теплопроводность ниже меди | Бытовые и промышленные нагреватели |
| Incoloy и другие сплавы | Высокая температура и коррозионная стойкость | Дорогостоящие | Промышленное оборудование, печи |
Как выбрать ТЭН: практическое руководство
Выбор начинается с понимания задачи: какую среду нагревать, до какой температуры, и какие габариты доступны. После этого — подобрать мощность и тип крепления.
Ниже — пошаговая инструкция, которая поможет не ошибиться при покупке или замене.
- Определите рабочую среду: вода, масло, воздух или другие жидкости. Это влияет на выбор материала оболочки и тип ТЭНа.
- Уточните требуемую мощность и напряжение. Закон Ома и формула мощности помогут рассчитать сопротивление: R = U^2 / P.
- Выберите тип крепления: резьба, фланец или корпусное крепление. Учитывайте размеры и стандарт в вашем устройстве.
- Оцените условия эксплуатации: температура, давление, агрессивность среды, наличие абразивов или известковых отложений.
- Проверьте стандарты безопасности и требуемые сертификаты, особенно для промышленного применения.
Пример расчёта
Нужно подобрать ТЭН на 2000 Вт при 230 В. Сопротивление рассчитывается так: R = 230^2 / 2000 ≈ 26,45 Ом. Такой элемент при исправной проводке отдаст нужную мощность. Это простая проверка, которая пригодится при сопоставлении данных на маркировке ТЭНа.
Также стоит учесть теплопотери системы и желаемую скорость нагрева — чем быстрее надо нагреть, тем выше мощность нужен.
Установка, обслуживание и типичные неисправности
Правильный монтаж и регулярное обслуживание удлиняют жизнь ТЭНа. Даже качественный элемент быстро выйдет из строя, если в систему попадёт грязь или образуется толстый слой накипи.
Ниже — практические советы по установке и диагностике неисправностей.
- Перед установкой убедитесь в чистоте посадочного места и целостности уплотнений. Герметичность критична для фланцевых и резьбовых ТЭНов.
- При работе с водонагревателями регулярно удаляйте накипь. На жёсткой воде это главный враг ТЭНа.
- Проверяйте контакты на клеммах — окисление и плохой контакт приводят к локальному нагреву и быстрым поломкам.
- Если ТЭН громко стучит, искрит или падает КПД, проверьте сопротивление и целостность изоляции. Частые причины поломок — пробой изоляции и разрыв нагревательной спирали.
- Используйте защиту по току и терморегуляторы. В системах с водой обязательна защита от сухого хода.
Признаки износа
Быстрое снижение тепловой отдачи, повышенное потребление тока, утечки и запах гари — всё это сигналы к замене. Иногда ТЭН можно восстановить чисткой, но чаще безопаснее заменить на новый.
При подозрении на короткое замыкание или пробой на корпус выключите питание и обратитесь к специалисту.
Экономика и эффективность
Эффективность ТЭНа определяется не только его конструкцией, но и условиями эксплуатации. Хорошо подобранный ТЭН с корректной автоматика экономит энергию и продлевает срок службы всего оборудования.
Иногда стоит выбрать ТЭН чуть дороже, но из нержавейки или Incoloy, если вода жёсткая или в системе агрессивная среда. Это инвестиция в долговечность.
Короткие советы по экономии
- Устанавливайте термостаты и таймеры — не греете воду и масло напрасно.
- Изоляция корпуса бака уменьшит теплопотери и снизит потребность в мощности.
- Периодически промывайте систему — чистый ТЭН работает эффективнее.
Заключение
Выбор ТЭНа — не мистификация, а последовательная работа с параметрами: среда, мощность, материал и крепление. Простая формула расчёта сопротивления поможет сопоставить маркировку с требуемой мощностью, а понимание различий между «мокрыми» и «сухими» ТЭНами убережёт от преждевременных поломок.
Подводя итог: определите условия работы, подберите материал и тип крепления, подумайте о защите от накипи и установке автоматики. Тогда ТЭН будет служить долго и без сюрпризов.
